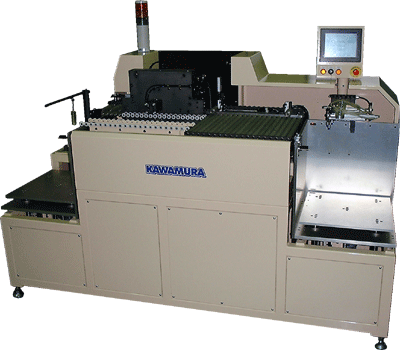

ジャンピング端子面取り機
TERMINAL CHAMFERING MACHINE
KS-400N
本機の特徴
- 高精度・高速度で、面取り加工が出来る。
- ジャンプ加工の切替え調整がたいへん簡単。
- 面取り角度・面取り深さ等の調整がたいへん簡単。
- 操作しやすいタッチパネルを採用。
主な仕様
PDFカタログダウンロード| 機械外形寸法 | W865mm×L2020mm×H1450mm |
| 加工物外形寸法 | 自動投入･自動受取時 W50〜400mm ×L65〜400mm 手動投入･手動受取時 W25〜制限無×L65〜999.9mm |
| 加工物厚さ | 0.8mm〜3.5mm |
| 幅方向切削位置 | 基板側面より、最大35mm(ジャンピング加工時) |
| 加工角度 | 15度〜45度 |
| 自動投入積載高さ | 最大350mm |
| 加工速度 | 連続加工時 2m/min〜8m/min ジャンピング加工時 2m/min〜3m/min |
| ジャンピング加工 | ジャンプ加工データ数8データ(ジャンプ⇔カットの繰り返し) |
| 自動基板投入方式 | 吸着パット(φ15mm×6個)及びピンチローラ方式 |
| 投入タクト | 最速3秒/1枚 |
| 切削刃物 | φ6mm4Pダイヤモンドエンドミル(弊社製) |
| 切削刃物回転数 | 2,000rpm〜40,000rpm(可変) ※標準設定回転数は30,000rpm〜35,000rpmとします。 |
| 加工高さ | FL1000 ±50mm -5mm |
| 電源仕様 | 3相 AC200/220V 50/60Hz 5kW相当 （オプション集塵機 2.2kW含む） |
| エアー仕様 | 125NL/min 5.5kg/cm2以上 |
面取り断面イメージ |
|
