製品紹介
基板分割機
PCB DIVISION MACHINE

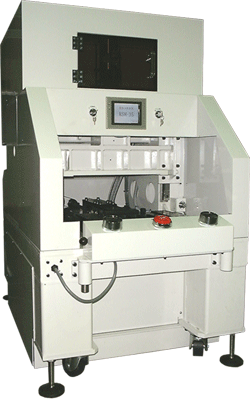

KSM-35
|
 |

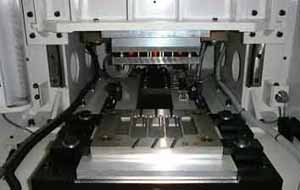

 基板分割治具実装写真 |
本機の特徴
- メカニクスの設計基準に基づき治具製作を行なう事により部品の治具への接触及び分割による部品破損はありません。
- 基板分割する周囲を上下の治具で押える為、基板分割時に部品に与えるストレスを最小限に抑えます。
- ブリッジ部分が多数存在しても当社にて開発している基板分割装置は出力が大きい為、ストレスを最小限に抑え分割する事ができます。
- ブリッジ部分を特殊形状のパンチで打ち抜く為、分割面の仕上りが綺麗です。
- 打ち抜かれたブリッジ部分は治具の下に落ちる仕組みにしてある事と、特殊パンチ刃使用により基板打ち抜き時に発生する粉を最小限に抑えます。
- 当社にて開発している基板分割装置と兼用により、従来の作業に比べ作業性向上、経費削減、環境負荷の低減が実現します。
- 基板分割治具を載せかえる事により色々な基板に対応します。
- 分割部エリアセンサー採用による安全設計。
- 使いやすいタッチパネルと安全面に考慮した両手押しボタンの双方を採用。
主な仕様
| 装置概要 | 本装置は、アリブ基板分割に於ける下型前後スライド方式による半自動プレス装置である。 | |
| 仕様 | 制御方式 | 油圧制御 |
| 治具サイズ | W290mm×L280mm×H145mm | |
| 基板サイズ | W100〜150mm×L100〜200mm | |
| サイクルタイム | 1サイクル10sec以内 | |
| 上型重量 | 40kg MAX | |
| 下型重量 | 30kg MAX | |
| 上型ストローク | 150mm MAX ※治具セット後稼動時は30〜50mm |
|
| 下型スライドストローク | 350mm | |
| 工程種類 | 寸動・切・安一工程 | |
| 安全装置 | 前面エリアセンサー使用 | |
| 安全カバー | 側面カバー | |
| 作業高さ | 700mm | |
| 装置重量 | 1200kg | |
| 機械外形寸法 | W900mm×L1420mm×H1600mm | |
| 圧力能力 | 3.5ton | |
| ストローク長さ | 150mm | |
| オープンハイト | 250mm | |
| 最大下降速度 | 100mm/sec | |
| 慣性下降値 | 18mm | |
| 急停止時間 | 155ms | |
| 最大停止時間 | 175ms | |
| 電源仕様 | 3相 AC200/220V 50/60Hz 4kW | |
| 油圧モーター | 3相 AC200/220V 50/60Hz 2.2kW | |
| テーブル移動モーター | 3相 AC200/220V 50/60Hz 0.2kW | |
| 表示 | 機器の各状態をタッチパネルにて表示 | |
| 備考 | 防振装置付きキャスターを使用 オプションにて集塵機取付が可能 |
|

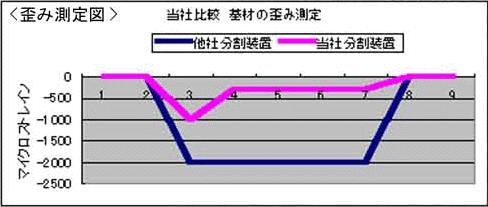

| 基板分割治具による打ち抜き歪み測定結果 |
 |
| 単位：マイクロストレイン 当社独自に開発している基板分割装置、基板分割治具との組み合わせで実装された部品へのストレスを最小限に抑えるシステムが実現致します。 |
加工比較
PDFカタログダウンロード| 従来ルーター加工 | 基板分割治具加工 | |
| 1シート加工時間 | 180秒 | 7秒 |
| 切断面 | バリ、ゴミ有り | 綺麗 |

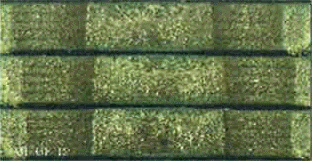

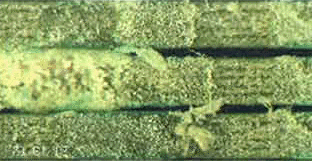

| 切断面写真 |  |
 |
右クリックメニューより対象をファイルに保存をクリックして下さい。
