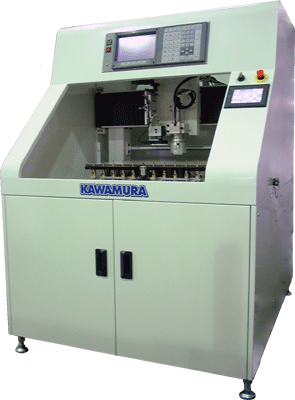

ルーター加工機

ＲＯＵＴＥＲＭＡＣＨＩＮＥ

1軸 RT1-	4050	(400×500mm対応)
1軸 RT1-	5060	(500×600mm対応)
2軸 RT2-	3550	(350×500mm×2軸対応)

用途

プリント基板ルーター加工装置

ティーチング機能(オプション)を
付加する事により

加工データを1台のパソコンで
集中管理するデータ送受信
ネットワークの構築が可能
カメラ軌跡確認が可能

ATC(オプション)付加による
自動ツール交換
(1軸:30本･2軸:各20本)

本機の特徴

ＣＡＤ･ＣＡＭで作成したＮＣデータにて基板を加工。
ＡＴＣ:自動ツール交換機能(オプション)装備可能。
基板･フィルムから加工プログラムが作成可能。(ティーチング機能付加時)
ネットワーク構築により1台のパソコンで複数台(最大7台)のデータ送受信が可能。
(ティーチング機能付加時)
オプションカメラの接続にて加工軌跡を確認可能。(ティーチング機能付加時)

主な仕様

	RT1-4050(A)(T)	RT1-5060(A)(T)	RT2-3550(A)(T)
機械外形寸法	`W1000mm L1170mm H1580mm`	`W1100mm L1370mm H1580mm`	`W1300mm L1370mm H1580mm`
テーブル寸法	`W 520mm×L 420mm`	`W 620mm×L 520mm`	`W 350mm×L 520mm×2軸`
加工物外形寸法	`W 500mm×L 400mm`	`W 600mm×L 500mm`	`W 350mm×L 500mm×2軸`
ルーター軸数	1軸		2軸
早送り速度	`X軸 10,000 mm/min Y軸 10,000 mm/min Z軸 4,000 mm/min`
切削速度	`X軸 2,000 mm/min Y軸 2,000 mm/min Z軸 4,000 mm/min`
主軸回転数	`2,000～60,000 rpm`
主軸コレット径	`φ3.175 mm`
電源仕様	3相 AC200V 50/60Hz 4kW相当
エアー仕様	`100NL/min 6kg/cm²`(ドライエアー)
オプション機器	ＡＴＣ:自動ツール交換機能(1軸:30本・2軸:各20本) ティーチング機能(パソコン･ＣＣＤカメラ･データ送受信ネットワーク) 集塵機
